Седелки против тройников: дилемма современного сантехника при выборе ответвления

Представьте ситуацию: вам нужно сделать ответвление от существующего трубопровода для подключения нового потребителя. Какой способ выбрать? Традиционный тройник, требующий разрезания трубы, или современную седелку с возможностью врезки под давлением? Этот выбор стоит перед каждым сантехником, инженером и домовладельцем, планирующим модернизацию водопроводной системы.

По статистике, 65% аварий на водопроводных сетях происходит именно в местах соединений и ответвлений. Правильный выбор типа фитинга может не только сэкономить время и деньги, но и предотвратить серьезные проблемы в будущем. В этой статье мы детально разберем преимущества и недостатки каждого решения, чтобы вы могли принять обоснованное решение.

Анатомия ответвления: как работают седелки и тройники

Тройник — классическое решение для создания ответвлений. Этот фитинг представляет собой Т-образный элемент с тремя патрубками, который интегрируется в систему путем разрезания основной трубы и установки между двумя участками. Соединение может быть резьбовым, сварным или компрессионным, в зависимости от материала трубопровода.

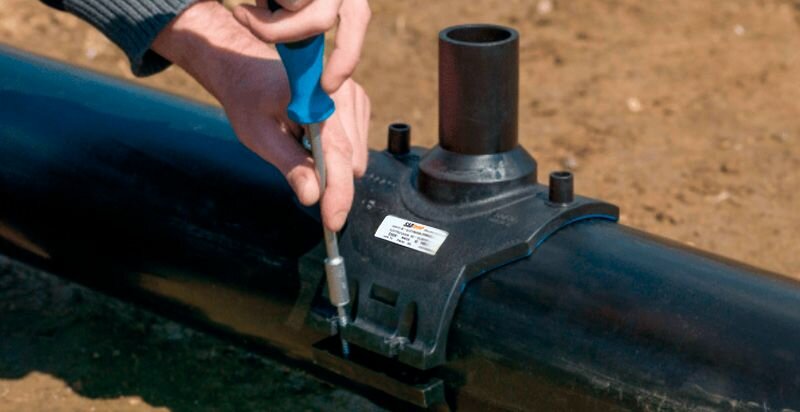

Седелка (седловой отвод) — относительно новое инженерное решение, которое позволяет создать ответвление без нарушения целостности основной трубы. Конструкция представляет собой хомут, охватывающий трубу, с интегрированным выводом для подключения ответвления.

При выборе седелки для конкретного проекта необходимо учитывать не только диаметр основной трубы, но и тип резьбового соединения для подключения ответвления. Стандартизация резьбовых присоединений критически важна. Современные производители предлагают широкий ассортимент седловых конструкций с различными типами резьбы — от классической трубной резьбы до метрической с мелким шагом. Седловой отвод компрессионный может комплектоваться резьбой 1/2″, 3/4″, 1″ или переходными муфтами для нестандартных соединений. Правильный подбор резьбового соединения обеспечивает герметичность системы и упрощает последующее обслуживание, особенно при необходимости подключения запорной арматуры или контрольно-измерительных приборов.

Принципиальные различия в конструкции:

Тройники обеспечивают прямоточное движение среды в основной магистрали без изменения гидравлических характеристик. Поток жидкости не встречает препятствий, что особенно важно для систем высокого давления.

Седелки создают боковое ответвление, при котором основная труба остается неповрежденной. Врезка происходит через специальное сверло, которое создает отверстие точного диаметра без нарушения структуры материала трубы.

Надежность соединений: битва на прочность

Вопрос надежности — ключевой при выборе типа ответвления. Каждое соединение — потенциальное место утечки. Статистика показывает, что 73% протечек в системах водоснабжения происходит именно в местах соединений различных элементов.

Факторы, влияющие на надежность тройников:

Качество сварного соединения — при правильном выполнении сварки тройник становится монолитной частью системы. Полипропиленовые тройники, сваренные при температуре 260°C, обеспечивают прочность соединения до 95% от прочности основной трубы.

Герметичность резьбовых соединений зависит от качества нарезки резьбы, использования подходящих уплотнительных материалов и правильного момента затяжки. Профессиональные сантехники рекомендуют использовать льняную подмотку с сантехнической пастой для максимальной герметичности.

Компрессионные тройники для ПНД труб обеспечивают разборное соединение с возможностью многократного монтажа-демонтажа. Качественные уплотнительные кольца служат до 50 лет при правильной эксплуатации.

Особенности надежности седелок:

Зависимость от качества сверления — неровное или слишком большое отверстие может привести к нарушению герметичности. Современные седелки комплектуются специальными сверлами с ограничителями глубины.

Материал уплотнения играет критическую роль в долговечности соединения. EPDM резина сохраняет эластичность при температурах от -40°C до +120°C и обеспечивает герметичность в течение 25-30 лет.

Равномерность затяжки хомута — неправильная затяжка может привести к деформации трубы и нарушению герметичности. Производители рекомендуют затягивать болты крест-накрест с контролем момента затяжки.

Согласно данным ведущих производителей трубопроводной арматуры, правильно смонтированные тройники имеют расчетный срок службы 50-70 лет, в то время как качественные седелки служат 25-40 лет.

Скорость и сложность монтажа: время — деньги

Временные затраты на монтаж становятся критическим фактором, особенно при работе с действующими системами водоснабжения. Каждая минута простоя может обернуться убытками. Рассмотрим детально процесс установки каждого типа соединения.

Монтаж тройника: пошаговый процесс

Подготовительный этап включает отключение участка трубопровода, слив остатков воды, разметку места разреза. При работе с металлическими трубами может потребоваться демонтаж изоляции на значительном участке.

Разрезание трубы выполняется специальным инструментом с обеспечением строго перпендикулярного реза. Неровный срез может привести к нарушению герметичности соединения.

Подготовка торцов — зачистка заусенцев, снятие фаски, при необходимости — нарезка резьбы или подготовка к сварке.

Установка тройника и создание соединений согласно технологии для конкретного материала трубы.

Испытание под давлением — обязательный этап для проверки герметичности всех соединений.

Монтаж седелки: быстро и эффективно

Подготовка поверхности трубы — очистка от загрязнений, при необходимости — удаление лакокрасочного покрытия в месте установки.

Установка хомута — размещение седелки на трубе с предварительной затяжкой болтов.

Сверление отверстия — использование специального сверла с ограничителем для создания точного отверстия нужного диаметра.

Окончательная затяжка — доведение болтов хомута до требуемого момента затяжки.

Подключение ответвления — монтаж отводящей трубы или арматуры.

Опытный сантехник может установить седелку за 15-20 минут, в то время как монтаж тройника требует 45-90 минут в зависимости от материала трубы и типа соединения.

Требования к инструменту и квалификации:

Для тройников необходимы:

• Труборез или болгарка
• Сварочное оборудование (для сварных соединений)
• Резьбонарезной инструмент
• Ключи для затяжки соединений
• Высокая квалификация монтажника

Для седелок достаточно:

• Дрель с регулировкой оборотов
• Специальное сверло (входит в комплект)
• Динамометрический ключ
• Минимальная квалификация исполнителя

Экономическая целесообразность: считаем выгоду

Финансовый аспект выбора между седелками и тройниками включает не только стоимость самих компонентов, но и расходы на монтаж, простои системы, а также долгосрочные эксплуатационные затраты. Дешевле не всегда означает выгоднее.

Прямые затраты на материалы:

Стоимость компрессионного тройника ПНД диаметром 63 мм составляет 450-650 рублей, в то время как седелка того же диаметра обойдется в 280-420 рублей. Разница кажется очевидной, но картина меняется при учете дополнительных расходов.

Для установки тройника потребуются:

• Муфты для соединения участков трубы — 2 шт. по 180-250 рублей
• Дополнительный участок трубы — 150-300 рублей
• Уплотнительные материалы — 50-100 рублей
• Общие прямые затраты: 830-1250 рублей

Для установки седелки необходимы:

• Только сама седелка и стандартный крепеж
• Иногда — переходные фитинги для подключения
• Общие прямые затраты: 320-550 рублей

Скрытые экономические факторы:

Стоимость простоя системы — критический фактор для коммерческих объектов. Отключение водоснабжения офисного здания на 2-3 часа может обойтись в десятки тысяч рублей упущенной выгоды.

Затраты на демонтаж изоляции — при работе с изолированными трубопроводами тройник требует снятия теплоизоляции на значительном участке с последующим восстановлением.

Риски повреждения смежных систем — разрезание трубы в стесненных условиях может привести к повреждению соседних коммуникаций.

Анализ экономической эффективности показывает, что при диаметрах до 110 мм седелки обеспечивают экономию 30-50% общих затрат на создание ответвления.

Долгосрочные эксплуатационные расходы:

Обслуживание тройников — практически не требуется при качественном монтаже. Сварные соединения ПП труб служат весь срок эксплуатации системы.

Обслуживание седелок — может потребоваться подтяжка хомута через 3-5 лет эксплуатации, особенно при температурных колебаниях.

Возможность модификации — седелки легко демонтируются при реконструкции системы, тройники требуют вырезания участка трубы.

Области применения: когда что выбирать

Выбор между седелками и тройниками должен основываться на конкретных условиях проекта и требованиях к системе. Универсального решения не существует. Каждый тип соединения имеет свои оптимальные области применения.

Тройники — выбор для критических систем:

Магистральные трубопроводы с высоким рабочим давлением (свыше 10 атм) требуют максимальной надежности соединений. Тройники обеспечивают прочность, сопоставимую с основной трубой.

Системы отопления — температурные деформации и давление теплоносителя делают тройники предпочтительным выбором для долговременной эксплуатации.

Пожарные системы — требования к надежности настолько высоки, что большинство нормативов разрешают только сварные или фланцевые соединения.

Промышленные трубопроводы для транспортировки агрессивных сред, где любая утечка может привести к экологической катастрофе.

Седелки — решение для гибких систем:

Временные подключения — строительные площадки, сезонные системы орошения, временное водоснабжение объектов.

Реконструкция существующих систем — возможность создания ответвлений без остановки основной магистрали критически важна для больниц, школ, промышленных предприятий.

Системы малых диаметров (до 63 мм) — для бытового водоснабжения, где простота монтажа превышает требования к абсолютной надежности.

Участки с ограниченным доступом — подвалы, технические туннели, где разрезание трубы затруднено.

Сравнительная таблица применимости:

Технические нюансы и подводные камни

При выборе типа ответвления необходимо учитывать множество технических факторов, которые могут кардинально повлиять на результат. Дьявол кроется в деталях. Опытные монтажники знают о подводных камнях, которые могут превратить простую задачу в серьезную проблему.

Гидравлические особенности:

Коэффициент местного сопротивления у тройников составляет 0,3-0,9 в зависимости от конструкции, в то время как у седелок этот показатель достигает 1,2-2,1. Для систем с высокими требованиями к пропускной способности это может стать критическим фактором.

Турбулентность потока в месте установки седелки может привести к ускоренному износу трубопровода и образованию отложений. Особенно заметно это явление в системах с взвешенными частицами.

Кавитационные процессы при резком изменении направления потока в седелке могут вызвать разрушение материала трубы в долгосрочной перспективе.

Материаловедческие аспекты:

Совместимость материалов — установка стальной седелки на полимерную трубу может привести к разрушению из-за разного коэффициента температурного расширения.

Электрохимическая коррозия возникает при контакте разнородных металлов в присутствии электролита (воды). Алюминиевые седелки на стальных трубах служат в 2-3 раза меньше расчетного срока.

Старение полимеров — UV-излучение и озон разрушают резиновые уплотнения седелок, особенно при наружной прокладке трубопроводов.

Монтажные особенности:

Качество сверления критически важно для седелок. Сверло должно быть острым, скорость вращения — не более 300 об/мин для предотвращения оплавления пластика.

Температурные условия монтажа — при температуре ниже +5°C пластиковые трубы становятся хрупкими, увеличивается риск трещин при сверлении.

Остаточные напряжения в трубе после сверления могут привести к появлению трещин через несколько месяцев эксплуатации.

Профессиональные монтажники рекомендуют снимать внутренние напряжения прогревом места сверления до 40-50°C перед установкой седелки.

Инновации и будущее технологий ответвлений

Современные технологии не стоят на месте, предлагая новые решения для создания ответвлений трубопроводов. Будущее за умными системами. Производители разрабатывают гибридные решения, объединяющие преимущества обеих технологий.

Перспективные разработки:

Седелки с интегрированными датчиками позволяют контролировать давление, температуру и наличие утечек в режиме реального времени. Данные передаются по беспроводной связи в централизованную систему мониторинга.

Самогерметизирующиеся тройники используют материалы с эффектом памяти формы, которые автоматически компенсируют температурные деформации и обеспечивают постоянную герметичность.

Модульные системы ответвлений позволяют создавать сложные разветвленные схемы без использования множества отдельных фитингов.

Экологические аспекты:

Recyclable материалы — новые полимерные композиты полностью перерабатываются после окончания срока службы.

Биоразлагаемые уплотнения для временных систем растворяются в почве без вреда для окружающей среды.

Энергоэффективные технологии монтажа снижают углеродный след при строительстве трубопроводных систем.

Выбор между седелками и тройниками — это всегда компромисс между надежностью, скоростью монтажа и экономическими факторами. Правильное решение зависит от конкретных условий проекта. Тройники остаются золотым стандартом для критически важных систем, где надежность превыше всего. Седелки — это инструмент для быстрого и экономичного решения задач средней сложности.

Современный инженер должен владеть обеими технологиями и уметь выбирать оптимальное решение для каждой конкретной ситуации. Помните: экономия на качестве соединений может обернуться гораздо большими расходами в будущем. При любых сомнениях консультируйтесь со специалистами и строго следуйте рекомендациям производителей.
